1. 产品概述

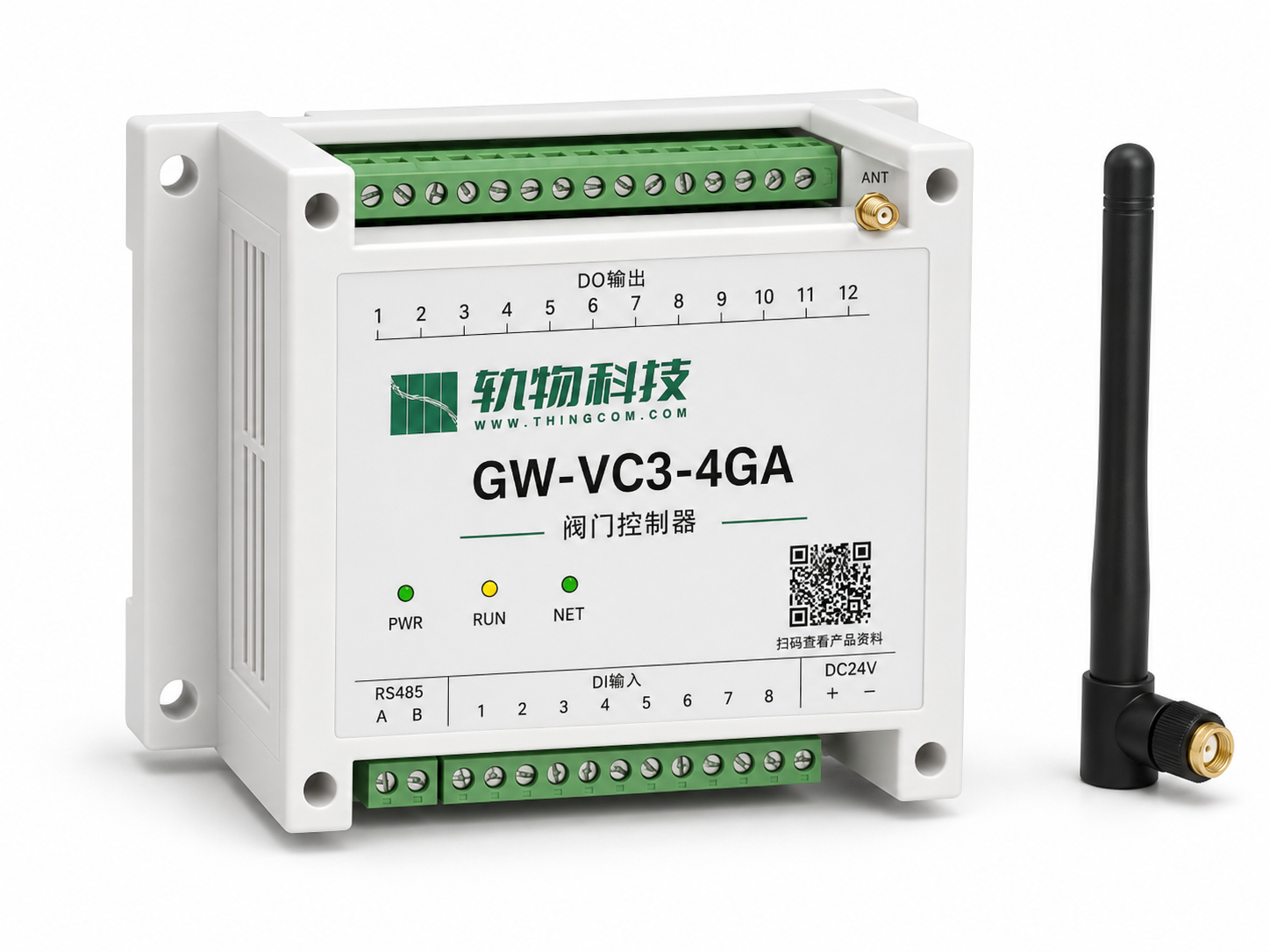

GW-VC3-4GA 阀门控制器是杭州轨物科技有限公司面向智慧灌溉、农田水利和灌区信息化项目开发的阀门控制终端产品。设备主要用于田间出水口电动阀门、电动蝶阀等执行设备的远程控制、状态采集、本地调试和运行保护。

产品采用DC24V低压供电方式，具备多路阀门独立控制、多阀门同步/异步控制、阀门过载保护、4G全网通通信、RS485/蓝牙BLE5.0本地配置调试、断网缓存及网络恢复自动补传等功能，可满足田间复杂环境下的阀门自动化控制需求。

4. 接口说明

2. 产品组成

GW-VC3-4GA 阀门控制器主要由以下部分组成：

1. 主控处理单元

2. 阀门控制输出单元

3. 数字输入采集单元

4. 4G通信单元

5. RS485通信接口

6. 蓝牙BLE5.0本地调试模块

7. 电源管理单元

8. 过载保护单元

9. 数据缓存与补传管理单元

10. SIM卡接口及设备运行状态指示单元

3. 关键功能说明

3.1 控制通道能力说明

GW-VC3-4GA 阀门控制器至少支持3路阀门独立控制。每路阀门控制通道可独立接收控制指令，实现对应阀门的开启、关闭、停止和状态管理。

设备适用于田间多出水口、多支路、多分区控制场景。在工程实施过程中，可根据阀门安装距离、供电压降、电缆长度、现场维护便利性等因素灵活配置控制方式。例如在部分灌溉项目中，可采用一台设备控制两路阀门的部署方式，以提高现场供电可靠性和施工适配性；该应用方式不影响产品本身具备不少于3路阀门独立控制能力。

3.2 多阀门同步 / 异步控制说明

设备支持多阀门同步控制功能，可根据平台指令或本地策略同时控制多个阀门执行开启或关闭动作。该功能适用于统一开灌、统一停灌、区域集中控制等场景。

设备同时支持异步控制功能，可对不同阀门按不同时间、不同策略、不同分区进行分别控制，适用于轮灌、分时灌溉、分区灌溉等精细化管理需求。

3.3 阀门过载保护说明

GW-VC3-4GA 阀门控制器具备阀门过载保护能力。当阀门控制回路出现异常负载、执行机构卡滞、输出回路过载等情况时，设备可进行保护处理，避免控制回路长时间异常工作。

过载保护功能有助于降低阀门执行机构、继电器输出单元和供电回路损坏风险，提高系统运行安全性和长期稳定性。

3.4 本地配置调试说明

设备支持RS485和蓝牙BLE5.0两种本地配置调试方式。

RS485方式适用于有线调试、工程集成和现场维护，可用于参数配置、设备通信测试、运行状态读取等操作。

蓝牙BLE5.0方式适用于近距离无线调试，现场人员可在设备附近进行参数设置、状态查看和调试操作，减少开箱接线和现场维护复杂度。

3.5 断网补传功能说明

考虑田间应用场景中存在网络信号波动、短时断网、通信恢复不稳定等情况，GW-VC3-4GA 阀门控制器支持断网数据缓存功能。

当设备与平台通信中断时，设备可对运行状态、控制记录、异常信息等数据进行本地缓存；当网络恢复后，设备自动将断网期间缓存的数据补传至平台，保障灌溉运行数据的连续性和完整性。

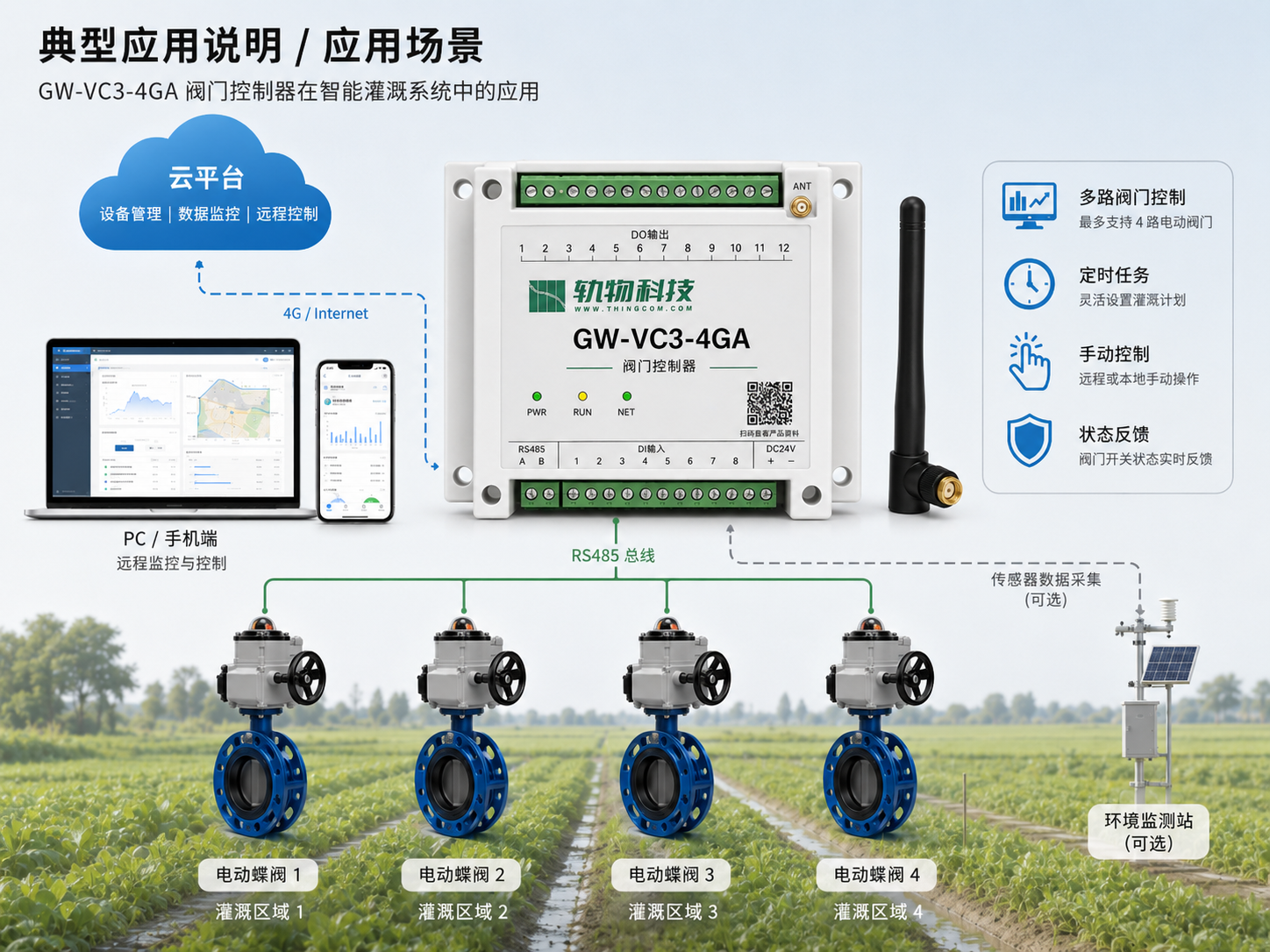

4. 典型应用说明

1. 田间出水口电动阀门控制

2. 高标准农田灌溉自动化

3. 灌区信息化改造工程

4. 多阀门分区轮灌控制

5. 农田水利远程运维管理
