1. 产品概述

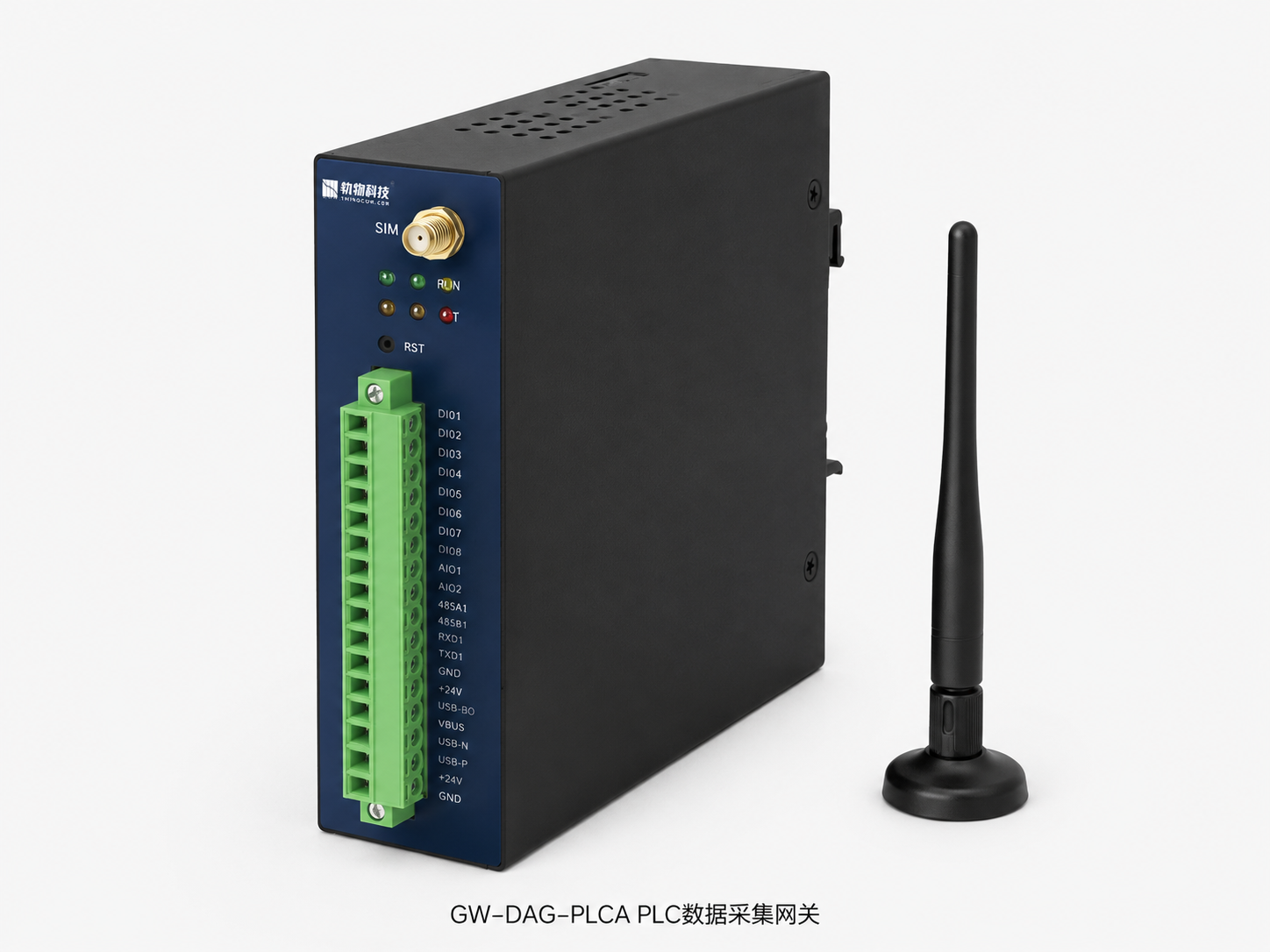

GW-DAG-PLCA PLC数据采集网关是杭州轨物科技有限公司面向智慧灌溉、农田水利、灌区机埠、泵站远程监控及现场自动化控制柜场景推出的工业级数据采集与传输设备。

产品主要用于对接现场 PLC、水泵控制器、仪表、传感器、电表、水表等设备，通过 RJ45 以太网、RS485 等下行接口采集现场数据，并通过内置 4G 全网通通信模组上传至智慧灌溉平台、灌区信息化平台或运维管理平台。

GW-DAG-PLCA 支持 Modbus TCP/IP、S7、Ethernet/IP 等工业通讯协议，支持 MQTT、TCP/IP、Modbus RTU over TCP 等上行通讯协议，具备蓝牙 BLE5.0 本地配置调试、硬件看门狗、设备下线自动上报、断网缓存及网络恢复自动补传等功能，适用于灌区机埠、泵站、控制柜和分散式现场设备的数据接入与远程运维。

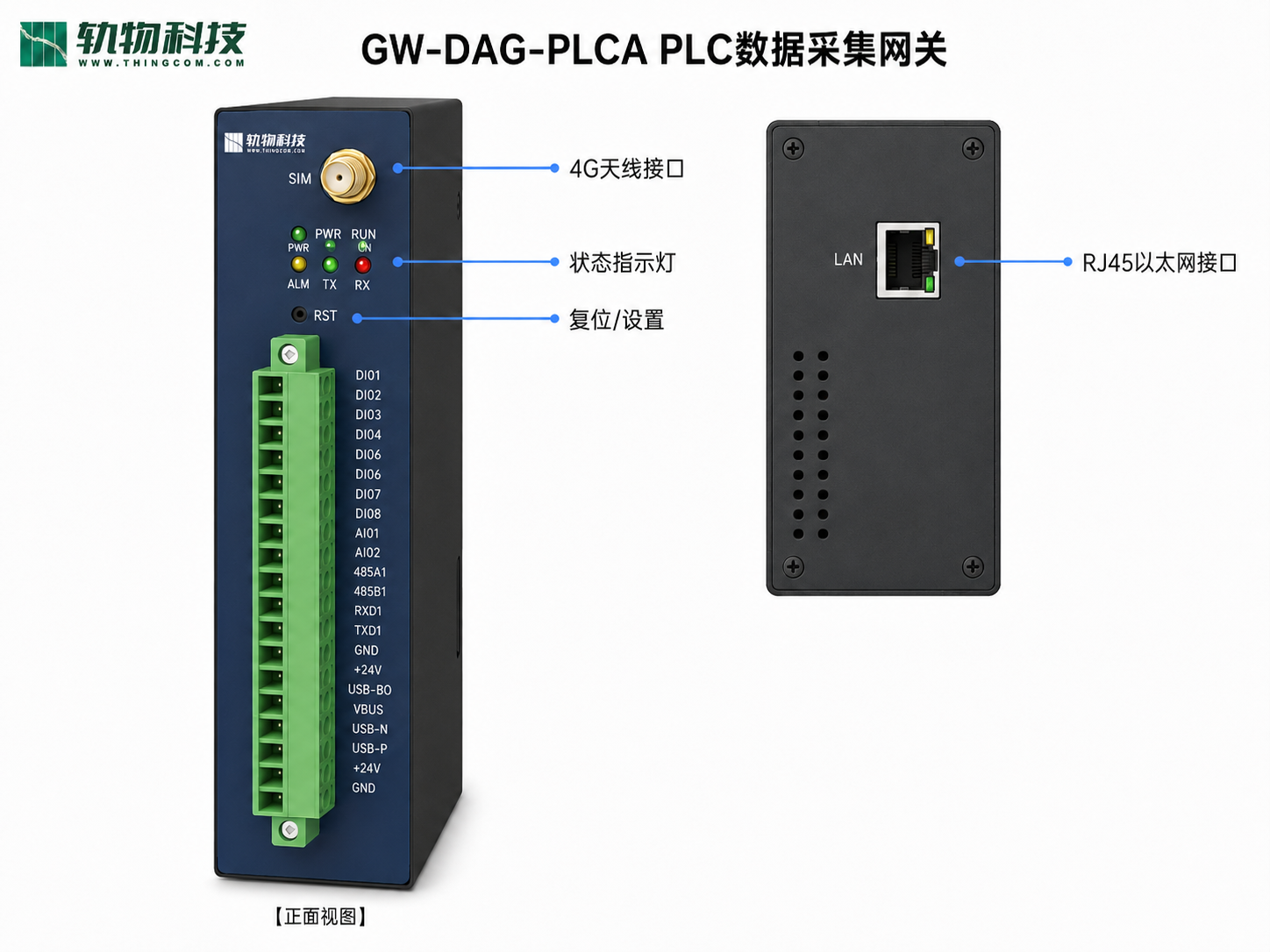

4 接口说明

4.1 电源接口

设备采用 DC24V 供电方式，适用于工业控制柜、机埠自动化控制箱、泵站控制柜等现场常用供电环境。

4.2 RJ45 以太网接口

RJ45 以太网接口用于连接 PLC、工业交换机、控制器或现场以太网设备，支持 10/100M 自适应通讯。

适用对象包括：

1. PLC 控制器

2. 工业交换机

3. 水泵控制器

4. 以太网仪表

5. 现场自动化控制系统

4.3 RS485 通讯接口

RS485 接口用于连接支持 RS485 通讯的现场设备，如水位计、流量计、电表、水表、传感器及其他工业仪表。

4.4 4G 天线接口

4G 天线接口用于连接外置 4G 天线，提升设备在机埠、泵站、控制柜等现场环境中的无线通信能力。

4.5 Nano SIM 卡槽

设备支持 Nano SIM 微型卡槽，用于安装 4G 通信 SIM 卡，实现远程数据上传和平台通信。

4.6 状态指示灯

设备可配置运行状态指示灯，用于指示电源、运行、网络、通信等状态，便于现场人员快速判断设备运行情况。

4.7 蓝牙 BLE5.0

设备内置蓝牙 BLE5.0 本地配置能力，可用于设备近距离参数配置、调试和状态查询。

2. 产品定位

GW-DAG-PLCA PLC数据采集网关定位为：

面向灌区机埠与泵站场景的工业数据采集与4G传输终端。

主要承担以下功能：

1. 现场 PLC 数据采集
2. 水泵控制器数据接入
3. 仪表、传感器、电表、水表等设备数据采集
4. 工业协议转换与数据透传
5. 4G 远程数据上传
6. 本地蓝牙配置调试
7. 设备状态监测与下线自动上报
8. 断网数据缓存与网络恢复自动补传

该产品适用于智慧灌溉、农田水利信息化、灌区现代化改造、机埠自动化控制箱、泵站远程监控等项目。

3. 产品组成

GW-DAG-PLCA PLC数据采集网关主要由以下部分组成：

1. 主控处理单元
2. 以太网通讯单元
3. RS485 通讯单元
4. 4G 全网通通讯单元
5. 蓝牙 BLE5.0 本地配置单元
6. 数据缓存与补传管理单元
7. 硬件看门狗单元
8. 电源管理单元
9. Nano SIM 卡接口
10. 状态指示灯单元
11. 工业接线端子及外壳结构组件

5. 工作原理说明

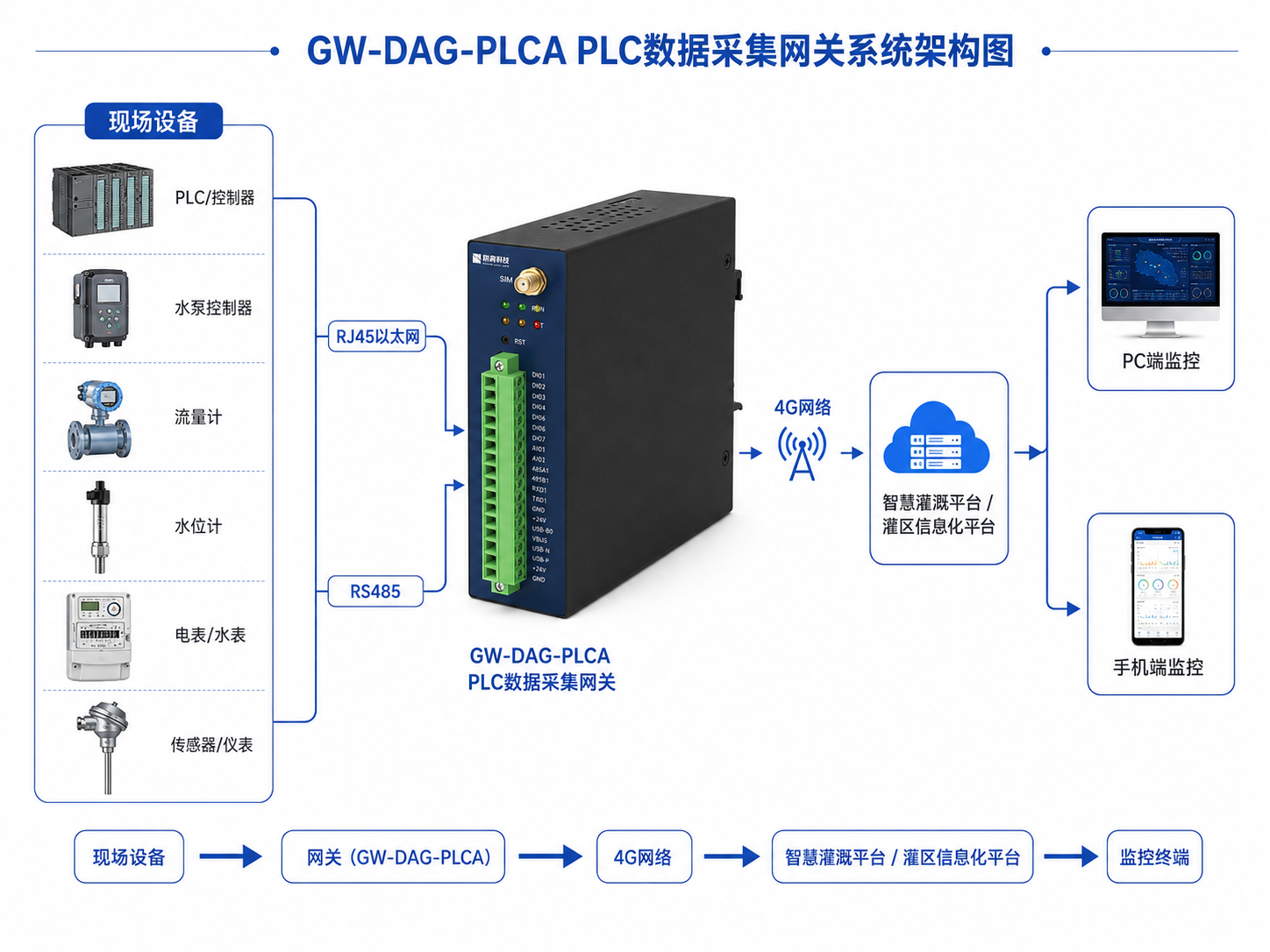

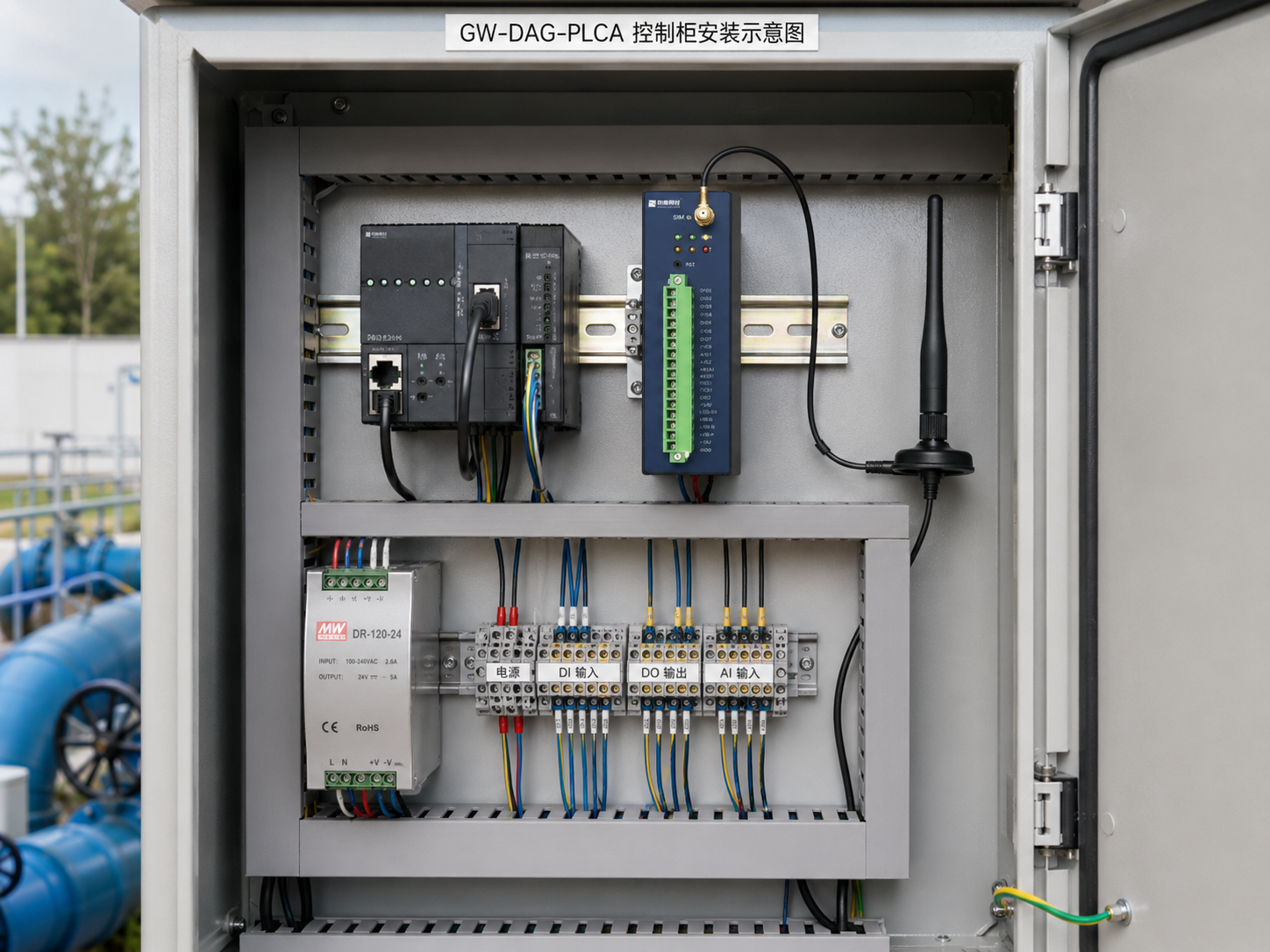

GW-DAG-PLCA PLC数据采集网关部署在机埠自动化控制箱、泵站控制柜或现场设备柜中，通过 RJ45 以太网或 RS485 接口连接现场 PLC、水泵控制器、仪表和传感器。

设备按照预设采集规则读取现场设备数据，并将采集到的数据进行协议转换、数据整理和缓存管理。正常联网状态下，网关通过内置 4G 模组将数据上传至智慧灌溉平台或灌区信息化平台；当网络中断时，设备可将采集数据暂存在本地缓存中；网络恢复后，自动将缓存数据补传至平台。

同时，设备可通过蓝牙 BLE5.0 进行本地配置调试，通过硬件看门狗保障长期稳定运行，并支持设备下线状态自动上报，方便平台侧进行统一运维管理。

6.联网测试

设备完成安装和配置后，应进行联网测试：

1. 检查 4G 信号强度
2. 检查设备是否成功上线
3. 检查平台是否收到设备数据
4. 检查设备状态上报是否正常
5. 检查断网恢复后的数据补传情况
6. 检查设备下线状态是否可被平台识别
