【轨物方案】效率与安全的双重革命：光伏清检一体化机器人解决方案深度解析

随着全球能源结构的深度转型，光伏装机量呈现爆发式增长。然而，电站运维（O&M）质量已成为制约平准化度电成本（LCOE）进一步下降的瓶颈。在石油化工等复杂工业场景下，传统的运维模式正面临前所未有的挑战。作为智慧能源架构师，我认为光伏运维正经历从“单一清洁”向“智能清检一体化”的范式转移，通过高精度感知与异构控制协同，破解行业核心痛点。

光伏组件长期暴露于室外，其发电效率高度依赖面板的清洁度与硬件健康状态。目前，行业普遍面临以下压力：

效率损耗的季节性特征：积尘、沙垢及工业污染物产生的遮蔽效应会导致严重的功率损失。根据实验数据，遮挡造成的功率损失具有明显的季节波动：春分日损失可达 7.49%，夏至日为 6.97%，而秋分日与冬至日分别为 3.50% 和 4.00%。这种非线性的损耗要求运维体系具备更高的灵活性。
安全隐患与热斑效应：局部遮挡或电池片隐裂会诱发“热斑效应”。若不及时检测，局部过热不仅损毁组件，更可能在石化厂等高危环境下引发火灾，威胁整体能源系统安全。

传统巡检方式的局限：

人工巡检：在大坡度、高净空场景下劳动强度大、效率低，且存在坠落等作业安全风险。
无人机巡检：虽然覆盖面广，但受气象条件限制明显，续航受限；最关键的是，石油化工电站多处于禁飞区，无人机方案在法律和安全层面均不可行。

在石化场景下，柔性支架凭借大跨距、高净空的优势得到广泛应用。然而，柔性支架具有显著的几何非线性特性，在风荷载下会产生 0.1-2Hz 频段的持续晃动。

这种“动态几何挑战”直接破坏了传统清扫机器人赖以生存的“刚性轨道假设”。当机器人行驶在持续震荡的索结构上时，传统的盲目清扫极易导致机械卡死甚至坠落。因此，“清检一体化” 成为必然选择：机器人不仅是清洁工具，更是移动感知终端。它必须通过视觉反馈构建动态安全屏障，在实现清洁提效的同时，同步完成数字化诊断与运行环境的实时预警。

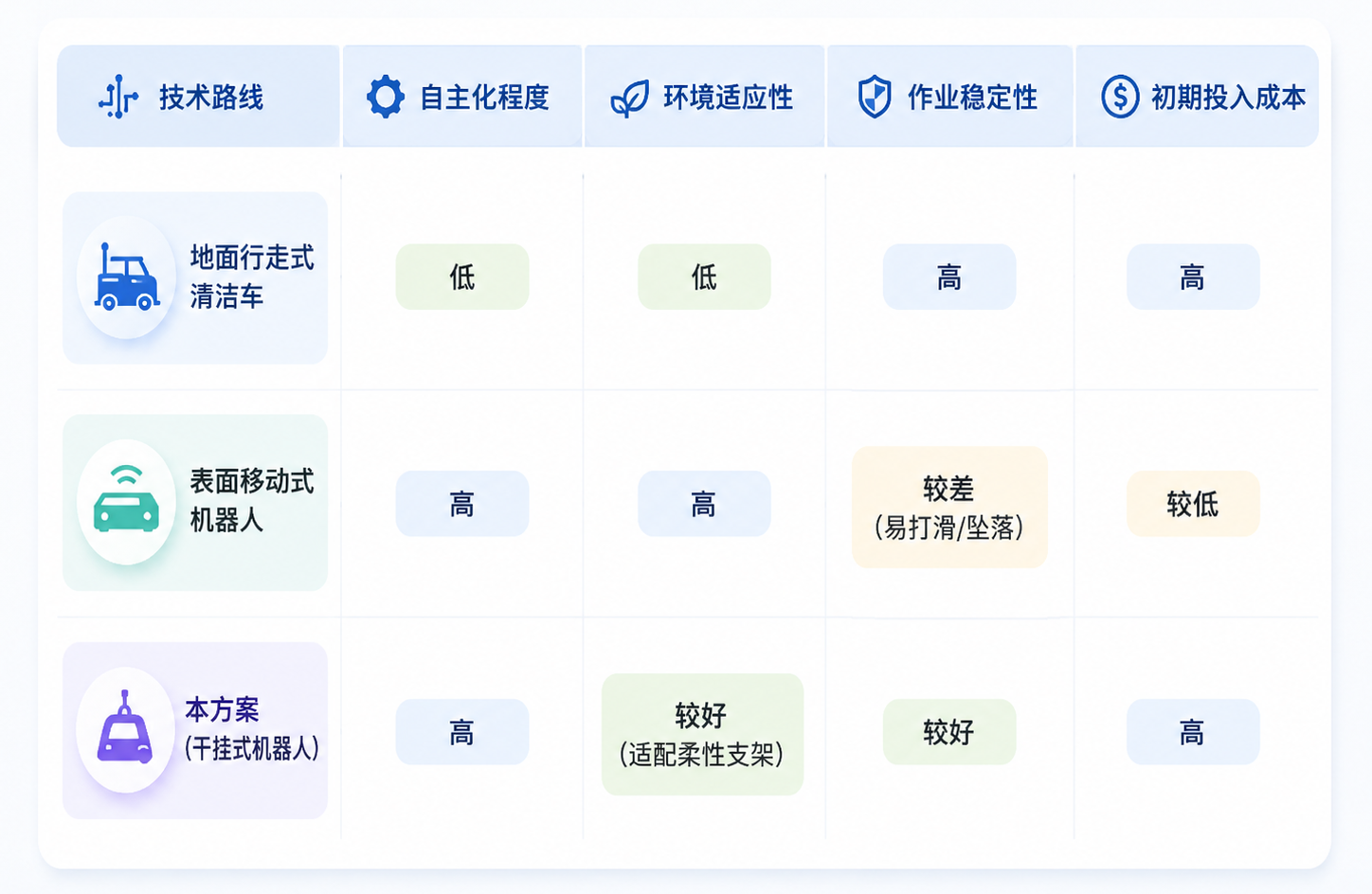

针对不同的装机环境与运维需求，我们将本方案所属的“干挂式机器人”与主流方案进行多维度对比：

在热斑缺陷检测方法上，本方案采用的“多光谱融合检测”有效解决了行业级误报难题。

为了平衡运动控制的实时性（硬实时）与多光谱算法的高算力需求，本系统采用了“任务解耦”的异构双板设计：

主控板（MCU GD32F303VET6）：负责底层强实时性任务，包括双路大功率电机驱动、超声波纠偏控制（同侧双点分布）、能量管理及限位感知。这种工业级 MCU 确保了即使在视觉算法处于高负载时，机器人的运动控制依然精准、不卡顿。

视觉处理板（高性能 RK3568）：搭载高性能边缘计算芯片，专注于高清图像流获取、AI 模型推理与多光谱数据融合分析。

模块化组件：集成了超声波传感器（机身偏斜感知）、HX2 双光视觉模组（氧化钒非制冷红外+1080P可见光）以及电驱动推杆保护机构。

传统单红外巡检中，光伏玻璃对阳光、云层的镜面反射常被误判为“热斑”，造成运维资源浪费。

空间映射与像素对齐：本方案通过单应性变换建立红外温度场与可见光图像的精准空间坐标映射，实现像素级的视觉对齐。
双置信度决策机制：系统提取红外异常温升区域后，自动将其投影至可见光特征区域。通过分析可见光下的反射特征（利用 Yolov8 提取反光特征），建立双置信度线性加权决策逻辑。如果红外高温点在可见光下对应为反光特征，系统将自动剔除。
工程性能：实验证明，该算法将“虚假热斑”误报率显著降低至 4.2%，极大提升了诊断结果的可靠性。

在高空柔性支架上，光伏板缺失或移位是致命的。为了保障设备安全，本系统部署了基于边缘 AI 的主动安全策略。

边缘端实例分割：在 RK3568 上部署经 RKNN 量化加速的 Yolov8-seg 模型，实时提取光伏面板掩码区域（Mask）。
ROI 路径完整性评估：计算预设感兴趣区域（ROI）与分割掩码面积的重合率。当检测到路径缺失导致重合率低于阈值时，系统立即下达制动指令。
低延迟制动反馈：利用带有 CRC16 校验的 Modbus RTU 分布式通信协议，主从板之间可实现极低延迟的信息同步，使系统能够在检测到路径风险后的 5cm 内完成紧急制动，彻底规避坠落风险。

石化厂区存在高辐射、化学粉尘堆积等问题，精密感光器件极易受损。

铝合金防护仓：采用高强度铝合金仓体，利用其导热性实现被动散热，并配备电驱动推杆盖门。
“按需开启”电源管理：系统遵循非作业即休眠逻辑，切断 CMOS 电源以延长寿命。
拍照验证逻辑：这是一个关键的工业级闭环设计——系统在启动前，会先控制推杆开启盖门，随后拍摄首张照片以验证盖门是否已完全张开。只有在验证通过后，才会正式启动巡检作业，防止机械卡死对光学镜头造成机械损伤。

本系统已在国能集团某基于柔性支架的大型石化电站成功部署。该项目极具行业代表性：

部署规模：涉及 38,976 块光伏组件，覆盖面积达 164,330 平方米，总装机容量 20.07MW。
运行成效：现场部署 22 台机器人，通过智慧运维平台实现全天候监控。
智慧化闭环：平台通过拓扑图实时展示机器人轨迹，结合现场风速、风力等级及风向标准差数据，动态评估作业安全。运维人员可直接调阅同一位置的可见光与红外融合图像，实现了“现场采集-边缘识别-远程辅助决策”的完整链路。
